serio-H Lichtsystem

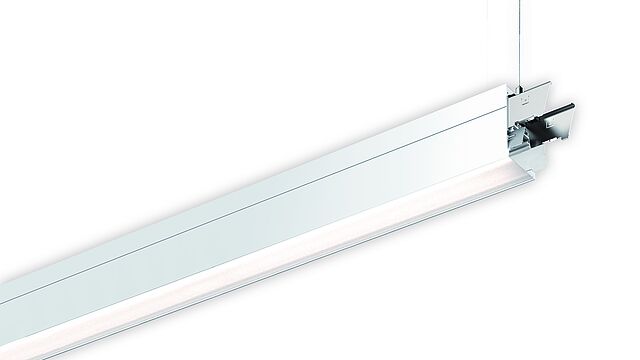

serio-HIT
Gehäuse
Aluminiumprofil, natur eloxiert, strukturlackiert tiefschwarz (ähnlich RAL 9005).
Lichttechnik
Direkt/indirekt strahlend, getrennt dimmbar bei DALI. Gleichbleibender Indirektanteil über alle Systemkomponenten mittels weiß-opal satinierten Acryl-Diffusor. Direktanteil über weiß-opal satinierten Ayryl-Endlosdiffusor serio-G.
Bemessungslebensdauer = L80 B10 50.000h. Lichtfarbe: 4000K. Optional: 3000K. Weitere Lichtfarben auf Anfrage.
Abhängung
Bei dem Lichtbandprofil serio-HIT LED LB ist jeweils eine Abhängung im Lieferumfang enthalten. Einzelseilabhängung mit Schnellstellkupplung, frei höhenverstellbar von 150 bis 2000 mm.
Sonstiges
Systemleuchte serio-HIT/0800 mit 2-Kanal DALI bzw. DT8 Treiber. Elektrischer Anschluss über fünfpolige Anschluss- und Verbindungsklemme in Steckkontakt-Technik; mit integriertem Schutzleiteranschluss und Entriegelungstaste, geeignet für starre und flexible Leiter bis 2,5mm². Durchgangsverdrahtung Stecksystem 10A.
Zubehör
Endlosdiffusoren serio-G in benötigten Längen, für den Direktanteil, sind separat zu bestellen. Für offene Lichtstrukturen ist das Anfang-/End-Set serio-HITE A/E LB, für geschlossene Lichtstrukturen die Anschlussleitung serio-AL separat zu bestellen.
serio-G
Filter
0
Artikel
Größe (mm)
845 x 61 x 106
1125 x 61 x 106
1405 x 61 x 106
1685 x 61 x 106
2245 x 61 x 106
2805 x 61 x 106
Gehäusefarbe
schwarz RAL 9005
Output
LOW
HI
Dimmbar
nein
ja
Lichtfarbe
840
927-965
| Type | Gehäusefarbe | Lichtstrom (lm) | Abmessungen (mm) (LxBxH) | Artikelnummer | BLP* | Downloads |
|---|---|---|---|---|---|---|
| serio-HIT/0800 | ||||||
| serio-HIT/0800 LED 2400 840 ET LB sw | sw RAL 9005 | 2400 | 845 x 61 x 106 | 5433044104 | 354.00 € | Download |
| serio-HIT/0800 LED 4500 927-965 DT8 LBsw | sw RAL 9005 | 4453 | 845 x 61 x 106 | 5433126904 | 594.00 € | Download |
| serio-HIT/0800 LED 4600 840 ET LB sw | sw RAL 9005 | 4600 | 845 x 61 x 106 | 5433144104 | 363.00 € | Download |
| serio-HIT/0800 LED 4600 840 DALI LB sw | sw RAL 9005 | 4600 | 845 x 61 x 106 | 5433146604 | 423.00 € | Download |
| serio-HIT/1100 | ||||||
| serio-HIT/1100 LED 3200 840 ET LB sw | sw RAL 9005 | 3200 | 1125 x 61 x 106 | 5434044104 | 407.00 € | Download |
| serio-HIT/1100 LED 6100 927-965 DT8 LBsw | sw RAL 9005 | 6055 | 1125 x 61 x 106 | 5434126904 | 776.00 € | Download |
| serio-HIT/1100 LED 6200 840 ET LB sw | sw RAL 9005 | 6200 | 1125 x 61 x 106 | 5434144104 | 417.00 € | Download |
| serio-HIT/1100 LED 6200 840 DALI LB sw | sw RAL 9005 | 6200 | 1125 x 61 x 106 | 5434146604 | 497.00 € | Download |
| serio-HIT/1400 | ||||||
| serio-HIT/1400 LED 4100 840 ET LB sw | sw RAL 9005 | 4100 | 1405 x 61 x 106 | 5435044104 | 477.00 € | Download |
| serio-HIT/1400 LED 7600 927-965 DT8 LBsw | sw RAL 9005 | 7626 | 1405 x 61 x 106 | 5435126904 | 867.00 € | Download |
| serio-HIT/1400 LED 7900 840 ET LB sw | sw RAL 9005 | 7900 | 1405 x 61 x 106 | 5435144104 | 489.00 € | Download |
| serio-HIT/1400 LED 7900 840 DALI LB sw | sw RAL 9005 | 7900 | 1405 x 61 x 106 | 5435146604 | 531.00 € | Download |
| serio-HIT/1700 | ||||||
| serio-HIT/1700 LED 4800 840 ET LB sw | sw RAL 9005 | 4800 | 1685 x 61 x 106 | 5436044104 | 556.00 € | Download |
| serio-HIT/1700 LED 8900 927-965 DT8 LBsw | sw RAL 9005 | 8908 | 1685 x 61 x 106 | 5436126904 | 951.00 € | Download |
| serio-HIT/1700 LED 9200 840 ET LB sw | sw RAL 9005 | 9200 | 1685 x 61 x 106 | 5436144104 | 571.00 € | Download |
| serio-HIT/1700 LED 9200 840 DALI LB sw | sw RAL 9005 | 9200 | 1685 x 61 x 106 | 5436146604 | 618.00 € | Download |
| serio-HIT/2200 | ||||||
| serio-HIT/2200 LED 6400 840 ET LB sw | sw RAL 9005 | 6400 | 2245 x 61 x 106 | 5438044104 | 684.00 € | Download |
| serio-HIT/2200 LED 12100 927-965DT8 LBsw | sw RAL 9005 | 12108 | 2245 x 61 x 106 | 5438126904 | 1279.00 € | Download |
| serio-HIT/2200 LED 12500 840 ET LB sw | sw RAL 9005 | 12500 | 2245 x 61 x 106 | 5438144104 | 703.00 € | Download |
| serio-HIT/2200 LED 12500 840 DALI LB sw | sw RAL 9005 | 12500 | 2245 x 61 x 106 | 5438146604 | 833.00 € | Download |
| serio-HIT/2800 | ||||||
| serio-HIT/2800 LED 8200 840 ET LB sw | sw RAL 9005 | 8200 | 2805 x 61 x 106 | 5430044104 | 808.00 € | Download |
| serio-HIT/2800 LED 15300 927-965DT8 LBsw | sw RAL 9005 | 15253 | 2805 x 61 x 106 | 5430126904 | 1457.00 € | Download |
| serio-HIT/2800 LED 15800 840 ET LB sw | sw RAL 9005 | 15800 | 2805 x 61 x 106 | 5430144104 | 828.00 € | Download |
| serio-HIT/2800 LED 15800 840 DALI LB sw | sw RAL 9005 | 15800 | 2805 x 61 x 106 | 5430146604 | 892.00 € | Download |
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Download
Ausschreibungstext
LVK-Dateien
CAD-Dateien
Relux
Datenblatt
Zubehör
| Type | Farbe | Details | Abmessung (LxBxH) | Artikelnummer | BLP* | Downloads |
|---|---|---|---|---|---|---|
| serio-G/06000 LED | tz | Endlosdiffusor 6 Meter | 6000 | 5430600180 5430600180 | 78,00€ | Download |
| serio-G/10000 LED | tz | Endlosdiffusor 10 Meter | 10000 | 5431000180 5431000180 | 115,00€ | Download |
| serio-G/20000 LED | tz | Endlosdiffusor 20 Meter | 20000 | 5432000180 5432000180 | 220,00€ | Download |
| serio-HITE LED A/E Set 3x0,75 | sw | 2x Stirnseiten, 1x Anschlussleitung 3 pol. mit Baldachin, 1x Abhängung | 2000 | 5430137104 5430137104 | 71,00€ | Download |
| serio-HITE LED A/E Set 5x0,75 | sw | 2x Stirnseiten, 1x Anschlussleitung 5 pol. mit Baldachin, 1x Abhängung | 2000 | 5430157104 5430157104 | 80,00€ | Download |
| serio-HITME LED A/E Set 3x0,75 | sw | für Mitteleinspeisung, 2x Stirnseiten, Verbindungsstecker, 1x Anschlussleitung 3 pol. mit Baldachin, 1x Abhängung | 2000 | 5430237104 5430237104 | 99,60€ | Download |
| serio-HITME LED A/E Set 5x0,75 | sw | für Mitteleinspeisung, 2x Stirnseiten, Verbindungsstecker, 1x Anschlussleitung 5 pol. mit Baldachin, 1x Abhängung | 2000 | 5430257104 5430257104 | 110,60€ | Download |
| serio-AL 3x0,75 | tz | Anschlussleitung 3 pol. mit Baldachin | 2000 | 5430037105 5430037105 | 42,50€ | Download |
| serio-AL 5x0,75 | tz | Anschlussleitung 5 pol. mit Baldachin | 2000 | 5430057105 5430057105 | 55,50€ | Download |
Download
Ausschreibungstext
Datenblatt
Download
Ausschreibungstext
Datenblatt
Download
Ausschreibungstext
Datenblatt
Download
Download
Download
Download
Download
Ausschreibungstext
Datenblatt
Download
Ausschreibungstext
Datenblatt
*Die angegebenen Preise sind unverbindliche Preisempfehlungen für den deutschen Markt. Alle Preise gelten ohne Mehrwertsteuer.
